【構造力学】曲げモーメントとせん断力の求め方

この項目を見る前に、「静定ばりの応力」を見てください。曲げモーメントとせん断力を求めるには、まず反力の求め方ができるようになっておく必要があります。
ゆこさん
ゆこさん
梁などの部材には、主にそれを曲げようとする力とずらそうとする力が働くんですね。
かんな先生
かんな先生
そうですね、そして当然ですが、それらの力に対して部材は抵抗できる必要があります。そのために、その部材にどのような力がどの程度の大きさで働いているか、把握する必要があるのです。

曲げモーメントの求め方

曲げモーメントとは、その部材を曲げようとする力、もしくは、湾曲させようとする力と考えてください。部材にはいくつかの力がさまざまな場所で作用していますので、場所によって曲げモーメントの値は違ってきます。
構造力学の問題では指定された位置での曲げモーメントを求める必要があります。

では実際に、どの程度の曲げモーメントが作用しているのか、曲げモーメントを求める方法を具体的に見ていきましょう。

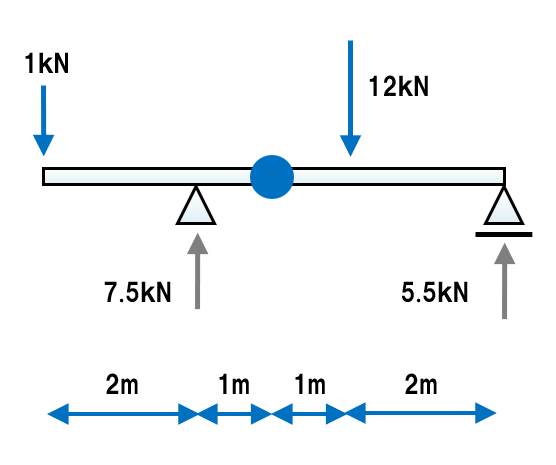

下図のように上から1kNと12kN、下からの反力が7.5kNと5.5kNの力が作用している梁の青い丸位置における曲げモーメントを求めてみます。

青い丸の左右にかかっている荷重について、それぞれモーメントを求めて合計します。
モーメントは、力×距離でしたね。

左側
-1kN×3m+7.5kN×1m
=4.5kN・m

右側
12kN×1m-5.5kN×3m
=-4.5kN・m

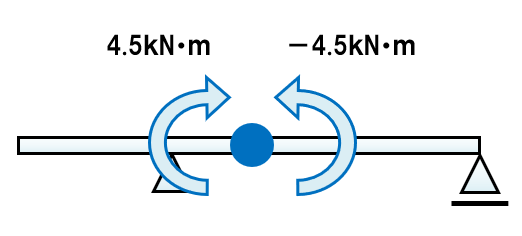

符号が違って同じ値になりました。この4.5kN・mが、青丸位置における曲げモーメント、つまり、部材を曲げようとする力です。

左右両方から4.5kN・mの曲げようとする力が働いています。

力学の問題を解く場合は、左側の符号で解答するようにしてください。この場合は、4.5kN・mが答えです。

かんな先生
かんな先生
ちなみにですが、左右で同じ値になるのは偶然ではないんですよ。どの位置で曲げモーメントを求めても、左右は同じ値になります。よかったら計算してみてください。

せん断力の求め方

せん断力とは、部材をずらそうとする力だと考えてください。はさみで紙を切る時は、せん断力が働いて紙が切れています。

ゆこさん
ゆこさん
カッターで紙を切るのとは違うんですね。

先ほどの梁を用いて、今度は青い丸位置におけるせん断力を求めてみます。

先ほどは左右それぞれのモーメントを求めて合計しましたが、今度はモーメントではなく、単に荷重だけを合計してください。
(上向きを+とします。)

左側
-1kN+7.5kN=6.5kN

右側
-12kN+5.5kN=-6.5kN

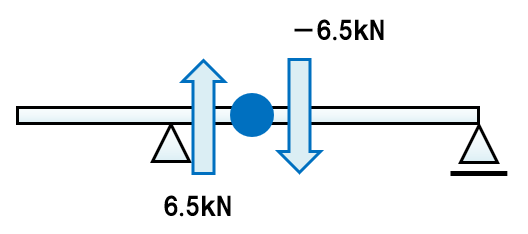

今回も符号が違って同じ値となりました。この6.5kNが、青丸位置におけるせん断力です。

左右それぞれ6.5kNの力で部材の青丸部分をずらそうとしています。

曲げモーメントと同じく、左側の符号で解答するようにしてください。6.5kNが答えです。

ゆこさん
ゆこさん
せん断力も曲げモーメントと同じで、左右は同じ値になるんですね。問題を解く場合は左の符号が答えになりますので、覚えておいてください。

曲げモーメントとせん断力の問題を解いてみる

1996年二級建築士学科試験 構造No.4 類似問題

1999年二級建築士学科試験 構造No.4 類似問題

2000年二級建築士学科試験 構造No.4 類似問題

2003年二級建築士学科試験 構造No.4 類似問題

2005年二級建築士学科試験 構造No.4 類似問題

2006年二級建築士学科試験 構造No.3 類似問題

2007年二級建築士学科試験 構造No.3 類似問題

2009年二級建築士学科試験 構造No.4 類似問題

2010年二級建築士学科試験 構造No.3 類似問題

2010年二級建築士学科試験 構造No.4 類似問題

2011年二級建築士学科試験 構造No.4 類似問題

2012年二級建築士学科試験 構造No.3 類似問題

2014年二級建築士学科試験 構造No.3 類似問題

2015年二級建築士学科試験 構造No.3 類似問題

2016年二級建築士学科試験 構造No.3 類似問題

2017年二級建築士学科試験 構造No.3 類似問題

2018年二級建築士学科試験 構造No.3 類似問題

2019年二級建築士学科試験 構造No.3 類似問題
